Qnap TS-1683XU-RP - Storage NAS Rackmount 16 baias hot swappable

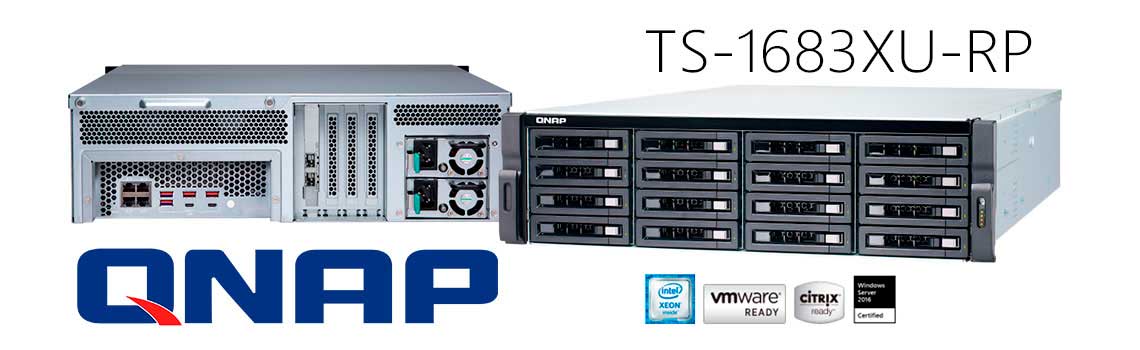

TS-1683XU-RP QNAP, storage NAS com 16 baias e Intel Xeon

O TS-1683XU-RP é um storage NAS de nível corporativo com 16 baias hot swappable para instalação de discos SATA, com possibilidade de até 288TB de capacidade bruta (16x HDD 18TB), é equipado com processador Intel Xeon E Quad-Core 3.3GHz, 16GB de memória DDR4 ECC, quatro portas LAN gigabit, duas portas 10GbE SFP+ e quatro slots PCIe.

O storage 16 baias ainda oferece controladores 10GbE SmartNIC, que atendem a aplicações com alta demanda de largura de banda e é compatível com a tecnologia iSER que alivia as cargas de trabalho na CPU.

O NAS Qnap permite a instalação de placas gráficas adicionais para acelerar aplicações de virtualização como o VMware, sistemas de vídeo vigilância e aplicativos IA.

NAS rackmount com alto desempenho Intel Xeon

Equipado com o processador Intel Xeon E-2124 Quad-Core 3,3GHz, 16GB de memória DDR4 ECC (expansível até 128GB) e uma fonte de alimentação redundante, o TS-1683XU-RP oferece desempenho de nível de servidor e alta confiabilidade para ambientes de TI robustos.

Apresenta taxa de transferência de leitura sequencial de até 2217MB/s e gravação sequencial de até 1905MB/s, e com criptografia apresenta até 2119MB/s de leitura sequencial e até 1307MB/s de gravação sequencial.

Além das quatro portas LAN Gigabit RJ45, o NAS 16 baias possui duas portas LAN SFP+ 10GbE para placas de rede inteligentes a fim de proporcionar um aumento significativo de desempenho.

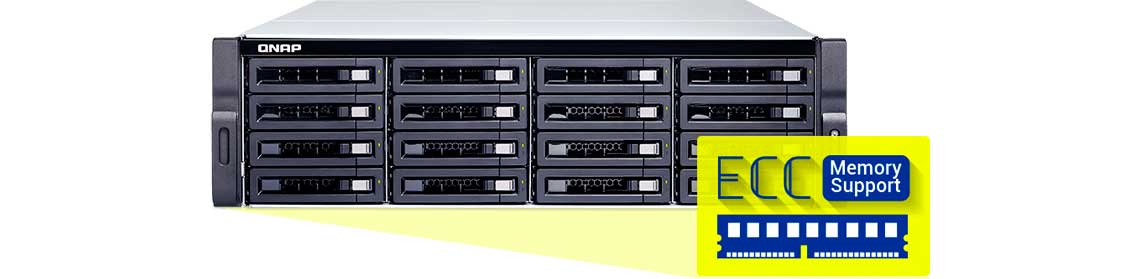

Memória ECC

A memória ECC instalada no TS-1683XU-RP, pode detectar e corrigir erros de memória de bit único à medida que eles ocorrem, evitando o tempo de inatividade e perda de dados.

O storage NAS 16 baias suporta memória DDR4 de canal duplo em quatro slots Long-DIMM. Com o uso de módulos de memória emparelhados, o Qnap pode aproveitar a potência da arquitetura de canal duplo para aumentar o desempenho.

É possível personalizar a configuração de memória, sendo compatível com até 128GB de RAM, para aumentar o desempenho para aplicações como virtualização.

Hardware do Qnap TS-1683XU-RP

Com o um hardware de alta performance e opção de expansão de arquitetura, o Qnap TS-1683XU-RP fornece máxima flexibilidade para atender às necessidades comerciais de desempenho e aplicações diversas.

1. Processador Intel Xeon E - Processador Intel Xeon E-2124 com quatro núcleos e 3,3GHz
2. Memória ECC 2-DDR4 - Até quatro módulos de memória DDR4 dual-channel Long-DIMM e até 128GB memória de RAM.
3. Quatro Portas Ethernet Gigabit - Ideal para vinculação de serviços, entroncamento de porta e configurações MPIO
4. Portas USB 3.1 Gen2 - Inclui duas portas USB-C e quatro portas USB 3.1 10Gbps para aumentar as transferência de dados via ethernet, discos rígidos externos, impressoras e UPS.
5. Quatro slots de expansão PCIe - Suporta placas de expansão SAS, placas gráficas, rede 10GbE/25GbE/40GbE e cartões QM2 para maior potencial de aplicação (um slot possui um adaptador de 10GbE pré-instalado).
6. Ventiladores do sistema - Monitora as temperaturas do sistema e ajusta automaticamente as velocidades dos ventiladores de acordo.
7. Fontes de alimentação - As fontes de alimentação redundantes 500W garantem o funcionamento contínuo do sistema.
8. Duas Portas SFP + 10GbE - Controlador NIC Mellanox ConnectX-4 LX SmartNIC com suporte ao iSER. Compatível com redes 10GbE e ideal para aplicações exigentes de largura de banda como a virtualização e backup/restauração rápidos.

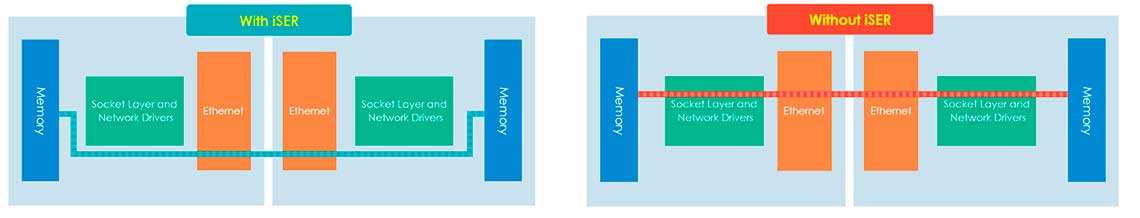

Conectividade 10GbE e transferência de dados com iSER

O TS-1683XU-RP é equipado com duas portas 10GbE SFP+, que usam o controlador de placa de rede Mellanox ConnectX-4 LX SmartNIC.

As portas são compatíveis com iSER (protocolo de extensões iSCSI para RDMA), que permite a comunicação de dados diretamente entre os buffers de memória do servidor ESXi e do sistema de armazenamento, ignorando os drivers de rede e a camada de soquete, reduzindo assim a carga de trabalho da CPU.

Quando o servidor VMware e o storage NAS 16 baias são compatíveis com iSER, é possível aumentar em até 60% o desempenho de leitura/gravação aleatória e diminuir a latência em 50%, oferecendo uma ferramenta essencial para otimizar aplicações de virtualização com alta demanda de recursos.

Recomendação de uso dos slots PCIe

Os 4 slots PCIe disponíveis do TS-1683XU-RP permitem a instalação de várias placas e para garantir que as unidades SATA tenham largura de banda suficiente, é recomendável usar apenas placas de expansão de nível básico no slot 1(como uma placa de rede 1GbE, uma placa USB 3.2 Gen 1 ou um adaptador Wi-Fi), pois está conectado ao PCH

Para placas de expansão avançadas, como placas de rede 10GbE/40GbE, placas SAS, placa de aceleração Mustang-200 e placas gráficas, é recomendado usar os slots PCIe de 3ª geração (Slots 2, 3 e 4), pois estão conectados à CPU.

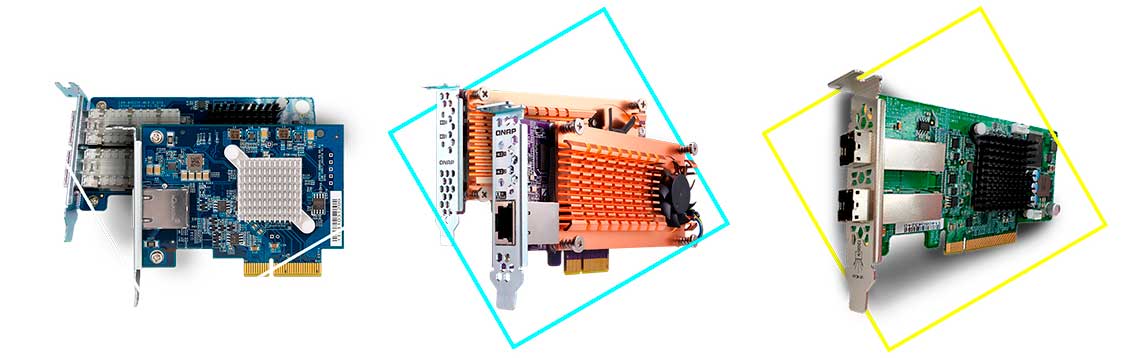

Expansão via placas PCIe

O Qnap TS-1683XU-RP apresenta 4 slots PCIe que permitem a instalação de várias placas de expansão para ampliar o potencial de aplicações do NAS.

• Placas de rede de 40GbE/25GbE/10GbE - Permite taxa de transferência veloz ideal para tarefas como virtualização, transmissão de dados, backup/restauração.
• Placa QM2 M.2 SSD/10GbE - Adicione cache SSD M.2 ou conectividade 10GbE (10GBASE-T) ao NAS para otimizar o desempenho e a largura de banda.
• Placas de expansão SAS - Projetado para conectar o storage NAS 16 baias às unidades de expansão para aumentar a capacidade de armazenamento, adicionando até 128 unidades SAS/SATA.

Cache SSD e tiering automático para aumentar a eficiência do armazenamento

Ao ativar a divisão automática em camadas do Qtier no TS-1683XU-RP, as empresas podem comprar apenas a quantidade exata de SSDs necessários para maximizar o custo/benefício e otimizar a eficiência do armazenamento para compartilhamento e armazenamento de dados.

Aumento da velocidade de acesso a dados com cache SSD

O cache SSD acelera o desempenho de IOPS e reduz a latência dos volumes de armazenamento.

São ideias para aplicações com alta demanda de IOPS (incluindo bancos de dados e virtualização) e podem melhorar significativamente os fluxos de trabalho gerais.

O storage NAS 16 baias também é compatível com caches SSD somente gravação para otimizar consideravelmente aplicações com gravação intensiva e também caches SSD com RAID 5/6 parar aumentar o desempenho e o espaço de cache.

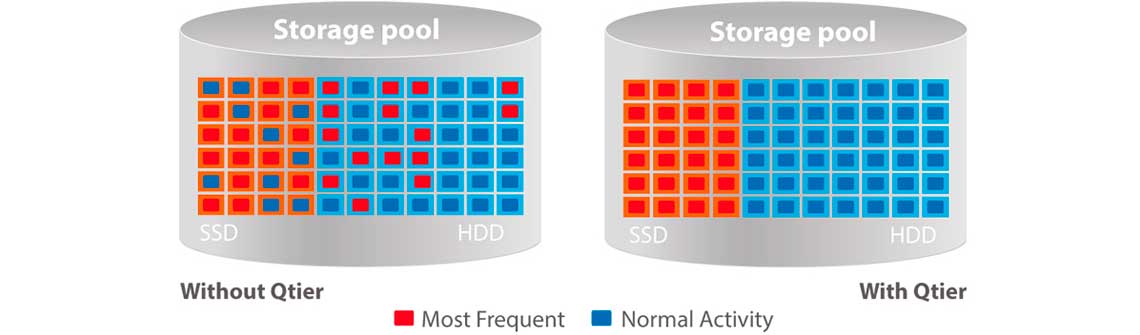

Amplie a eficiência dos SSDs com a tecnologia de Tiering

A tecnologia Qtier habilita o Qnap com divisão automática para ajudar a otimizar a eficiência do armazenamento de forma contínua, movendo automaticamente os dados entre SSDs de 2,5 polegadas e HDDs, com base na frequência de acesso e uso dos dados.

O Qtier 2.0 oferece reconhecimento de I/O, que habilita o armazenamento hierárquico com o uso de um espaço reservado em cache SSD, para lidar com picos de I/O das aplicações em tempo real.

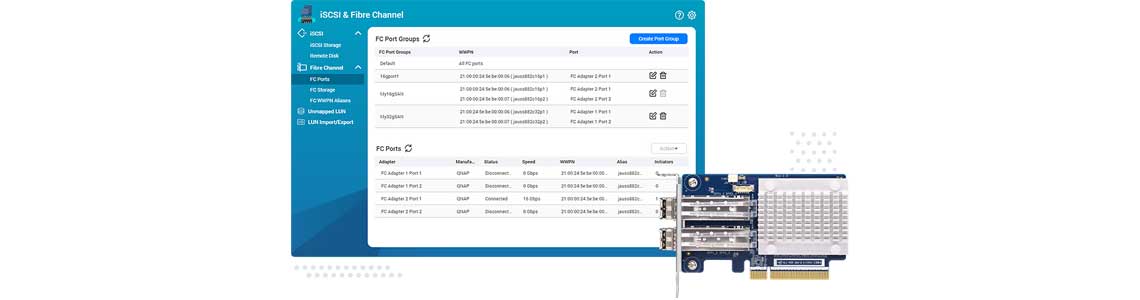

Criação de ambiente SAN Fibre Channel

Existem opções econômicas para integrar o NAS a um ambiente de SAN com facilidade. Através da instalação de uma placa Fibre Channel Marvell, ATTO ou QNAP no TS-1683XU-RP, é possível configurar um alvo Fibre Channel usando o aplicativo iSCSI & Fibre Channel e aproveitar os diversos benefícios do QNAP NAS, incluindo a proteção de snapshots, o armazenamento em camadas do Qtier, aceleração de cache SSD e muito mais. Além disso, os recursos para vincular porta e mascaramento de LUN oferecem uma camada adicional de segurança para seus dados.

QVR Pro, solução de vigilância

O Qnap TS-1683XU-RP é compatível com a solução de vigilância QVR Pro com oito canais gratuitos sem licença para monitoramento de vigilância, que podem ser expandidos para até 128 canais através da compra de licenças de canais adicionais para ampliar a implantação de segurança.

O QVR Pro é compatível com mais de 5.000 câmeras IP, incluindo todas as câmeras olho de peixe padrão disponíveis no mercado. Há recursos mais avançados para explorar plenamente o potencial das câmeras olho de peixe: a imagem de uma única câmera olho de peixe pode ser visualizada simultaneamente em nove canais de ângulos diferentes e decodificação acelerada por hardware entre plataformas está disponível para imagens de câmeras olho de peixe.

O QVR Pro garante maior desempenho de vigilância para aumentar a segurança, proporcionando flexibilidade de implantação e economia de orçamento.

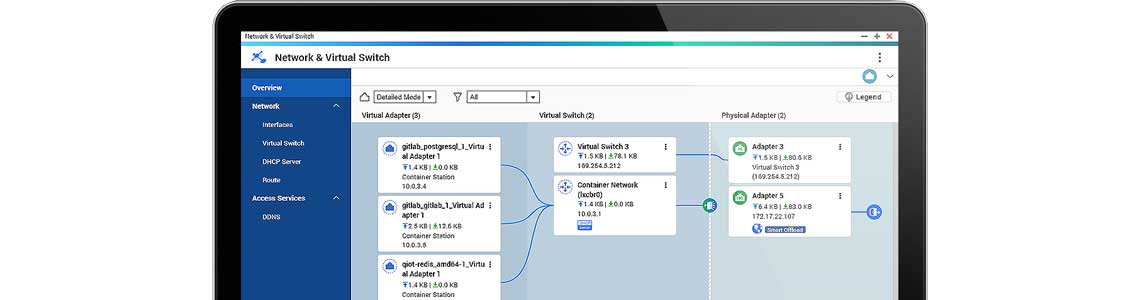

Recursos de rede físicos e virtuais de forma flexível para simplificar a implantação de rede

O aplicativo Switch de Rede e Virtual permite aproveitar recursos de rede físicos limitados para aplicações virtuais ilimitadas e gerenciar centralmente toda a estrutura de rede com um mapa de topologia de rede representado visualmente.

A capacidade de gerenciamento flexível permite reorganizar conexões de rede físicas e virtuais com maior facilidade, para que você possa alocar os recursos de rede adequados ao storage TS-1683XU-RP, a máquinas virtuais e a recipientes sempre que necessário. A implantação de rede é consideravelmente simplificada, enquanto a eficiência do gerenciamento de rede é significativamente melhorada.

Solução de backup

O TS-1683XU-RP oferece uma solução confiável e flexível de backup e recuperação de desastres para ajudar as organizações em tarefas de backup de rotina com economia de custos e alta produtividade.

Snapshots de volume/LUN

Os snapshots são fundamentais para a proteção de dados do NAS e, com seu recurso no nível do bloco, eles são um método confiável para proteger os dados diante da ameaça crescente do ransomware. O storage NAS 16 baias suporta até 256 snapshots por volume/LUN e até 1.024 snapshots por NAS.

Hybrid Backup Sync

Consolida funções de backup, restauração e sincronização (usando RTRR, rsync, FTP, CIFS/SMB) para que você transfira facilmente seus dados para espaços de armazenamento local, remoto e em nuvem como um plano de recuperação de desastres.

Backup de VMs

Com alto desempenho, capacidades de armazenamento imensas, soluções de virtualização integradas e suporte para snapshots que gravam o estado do sistema em um momento específico, o NAS é ideal para o backup de máquinas virtuais.

Backup do Windows e do Mac

iSCSI LUN baseado em blocos, ideal para armazenamento de virtualização

O TS-1683XU-RP suporta iSCSI LUNs baseados em blocos que oferecem um ambiente mais confiável e isolado do que LUNs baseados em arquivos.

Com suporte para VMware, Citrix, Microsoft Hyper-V e Windows Server 2016, o storage 16 baias oferece uma solução confiável, de baixo custo e de alto desempenho para ambientes de virtualização, além de suportar VMware VAAI e Microsoft ODX para aumentar o desempenho descarregando a tarefa de carregamento de servidor do servidor ESXi e do Hyper-V, respectivamente, e suportando o plug-in da QNAP para vSphere Client e o provedor de SMI-S da QNAP com eficiência operacional e gerenciamento otimizados em aplicações de virtualização.

Expansão de armazenamento flexível e econômica

A QNAP oferece várias maneiras de expandir o armazenamento do seu NAS conforme necessário para acompanhar o crescimento dos dados e dos negócios.

Conecte gabinetes de expansão

Conecte até oito gabinetes de expansão REXP-1620U-RP, REXP-1220U-RP ou outros gabinetes de expansão.

VJBOD

Use o VJBOD (Virtual JBOD) para expandir sua capacidade de armazenamento aproveitando o armazenamento não utilizado de outro QNAP NAS. Até oito QNAP NAS podem ser montados como discos locais no TS-1683XU-RP.

Expandir capacidade RAID

Realize a troca a quente de unidades de menor capacidade por unidades de maior capacidade para que seu QNAP NAS possa acompanhar o crescimento dos seus negócios.

Migre para um novo NAS

Instale seus discos rígidos de NAS em um QNAP NAS de maior capacidade e mantenha todos os seus dados e configurações existentes.
